Cómo funciona la suspensión neumática en tu coche: guía paso a paso

Sabemos que comprender los sistemas de nuestro coche va más allá de la mecánica básica. La suspensión neumática es un claro ejemplo de una tecnología avanzada que, si bien ofrece un confort y una dinámica de conducción superiores, también requiere un entendimiento más profundo para su correcto diagnóstico y mantenimiento.

No es simplemente un aire que levanta el vehículo; es un sistema orquestado con precisión que trabaja en cada momento para optimizar tu experiencia al volante.

Desde SDT Brakes, vamos a desglosar, paso a paso, cómo funciona la suspensión neumática en tu coche. Mi objetivo es proporcionarte una visión clara, técnica y práctica de este componente esencial, para que puedas entenderlo, revisarlo y, cuando sea necesario, mantenerlo con confianza.

Componentes principales del sistema: Los actores clave

Para entender el funcionamiento de la suspensión neumática coche, primero debemos familiarizarnos con sus principales componentes. Pensemos en ellos como los actores clave en esta compleja obra de ingeniería:

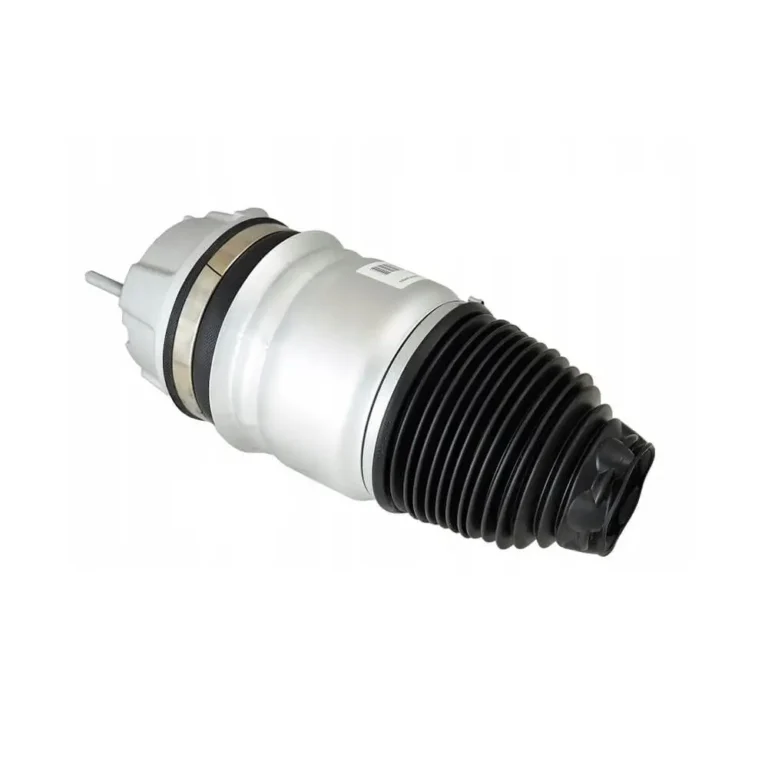

Balonas neumáticas (o resortes de aire): Son el corazón del sistema, el sustituto de los muelles helicoidales tradicionales. Fabricadas con materiales flexibles y resistentes (como caucho multicapa reforzado), estas bolsas se inflan y desinflan con aire para variar la altura del vehículo y la rigidez de la suspensión. Cada rueda suele tener una balona. Su flexibilidad les permite adaptarse a las irregularidades del terreno de manera mucho más suave que los muelles metálicos. Para profundizar en los tipos y materiales de estas piezas esenciales, puedes visitar nuestra sección dedicada a balonas.
Compresor de aire: Es la bomba que genera el aire comprimido necesario para inflar las balonas. Este motor eléctrico toma aire del ambiente (a menudo a través de un filtro para evitar impurezas), lo comprime y lo envía al sistema. Es un componente vital y sensible.
Válvula de control (o bloque de válvulas): Actúa como el ccerebroc hidráulico del sistema. Es una unidad con múltiples electroválvulas que distribuyen el aire comprimido desde el compresor (o desde un depósito de aire) a las balonas individuales, o lo liberan de ellas. Controla el flujo de aire para ajustar la altura y la presión en cada esquina del vehículo de forma independiente.
Sensores de altura: Pequeños pero cruciales, estos sensores (generalmente uno por rueda, ubicados entre el chasis y el brazo de suspensión) miden constantemente la distancia entre la carrocería y el suelo. Envían esta información, en tiempo real, a la unidad de control electrónica (ECU).
Unidad de control electrónica (ECU) de suspensión: Es el cerebro electrónico del sistema. Recibe los datos de los sensores de altura, de velocidad del vehículo, del ángulo de dirección y de otros sistemas (como el ESP). Procesa esta información y envía comandos al compresor y al bloque de válvulas para ajustar la presión de aire en las balonas, logrando la altura y la amortiguación deseadas según el modo de conducción seleccionado o las condiciones del camino.
Red de conductos y conexiones: Un entramado de tuberías y conectores resistentes a la presión que transportan el aire comprimido entre el compresor, el depósito (si lo hay), el bloque de válvulas y las balonas. Cualquier fuga en esta red puede comprometer el sistema.

El circuito de aire y control electrónico: La orquestación perfecta

Ahora que conocemos los componentes, veamos cómo interactúan para que la suspensión neumática coche funcione de manera tan eficiente.

Imagina un ciclo continuo de monitoreo y ajuste:

Monitoreo constante: Los sensores de altura envían lecturas continuas a la ECU de suspensión sobre la distancia entre cada rueda y la carrocería. Esto permite a la ECU saber si el vehículo está más alto o más bajo de lo deseado, si hay una carga pesada, o si hay un movimiento de cabeceo o balanceo.
Activación del compresor: Si la ECU detecta que se necesita más aire (por ejemplo, para elevar el vehículo, compensar una carga o aumentar la rigidez), envía una señal al compresor de aire. El compresor se activa y comienza a bombear aire comprimido.
Distribución precisa: El aire comprimido viaja desde el compresor (o desde un depósito de aire, que actúa como reserva) hacia el bloque de válvulas. La ECU, basándose en la información que recibe y en el modo de conducción seleccionado (confort, sport, todoterreno), ordena al bloque de válvulas que abra o cierre las electroválvulas necesarias. Esto dirige el aire a las balonas neumáticas específicas que requieren ser infladas.
Ajuste y estabilización: Al recibir el aire, las balonas se inflan, aumentando la altura del vehículo y/o su rigidez. Si, por el contrario, la ECU necesita bajar el coche o suavizar la suspensión, ordena al bloque de válvulas que libere aire de las balonas hacia la atmósfera (o de vuelta al compresor/depósito en sistemas más sofisticados).
Ciclo continuo: Este proceso se repite constantemente, en milisegundos, para mantener la altura deseada, compensar las irregularidades del terreno, adaptarse a la carga del vehículo y optimizar el comportamiento dinámico según las condiciones de conducción.

Para una representación visual más clara de este intrincado circuito y su control, puedes consultar el diagrama simplificado y la infografía en nuestra sección sobre suspensión neumatica. Entender este flujo te ayudará a diagnosticar posibles fallos de manera más efectiva.

Tipos de amortiguadores neumáticos: Conociendo las variantes

Dentro del universo de la suspensión neumática coche, existen diferentes configuraciones de amortiguadores que trabajan junto a las balonas de aire. Aunque la balona es el elemento elástico, el amortiguador es el encargado de controlar las oscilaciones. Los dos tipos principales que encontramos son:

Amortiguadores monotubo: Como su nombre indica, constan de un único tubo donde el pistón se mueve dentro de una cámara llena de aceite y gas a alta presión (normalmente nitrógeno). La cámara de gas y la de aceite están separadas por un pistón flotante.

Ventajas: Ofrecen una respuesta más rápida y precisa, mejor disipación del calor (lo que reduce el fading o pérdida de rendimiento por calentamiento), y un mejor control de la rueda. Esto los hace ideales para suspensiones deportivas o de alto rendimiento donde se busca un control dinámico superior.
Desventajas: Pueden ser más sensibles a los daños externos y, en ocasiones, más costosos de fabricar.

Amortiguadores bitubo: Estos amortiguadores tienen dos tubos concéntricos. El tubo interior contiene el pistón y el aceite, mientras que el tubo exterior actúa como un depósito para el aceite que se desplaza al moverse el pistón. También contienen gas (a baja presión) en el tubo exterior.

Ventajas: Suelen ser más económicos de fabricar, ofrecen un recorrido de suspensión más suave en ciertas condiciones y son más tolerantes a pequeños golpes o daños. Son muy comunes en vehículos de producción masiva por su relación coste-efectividad.
Desventajas: La disipación del calor es menos eficiente que en los monotubo, lo que puede llevar a una pérdida de rendimiento (fading) en uso intensivo o prolongado. También pueden tener una respuesta ligeramente menos directa.

En muchos sistemas de suspensión neumática coche, el amortiguador (monotubo o bitubo) está integrado dentro del conjunto de la balona neumática, formando una unidad compacta. Esto es habitual en vehículos premium. Conocer el tipo de amortiguador es clave para entender el comportamiento dinámico del sistema y para elegir el repuesto adecuado, como los que ofrecemos en tienda, donde la tecnología monotubo o bitubo puede influir en la experiencia de conducción final.

Señales de fallo y mantenimiento preventivo: Cuidando tu inversión

A pesar de su robustez, los sistemas de suspensión neumática coche no son inmunes a los fallos. Conocer las señales de advertencia y aplicar un mantenimiento preventivo puede ahorrarte costosas reparaciones y garantizar la seguridad.

Señales comunes de fallo:

Pérdida de altura inusual: Si tu coche se cae en una o varias esquinas, especialmente después de estar aparcado un tiempo, es una señal clara de una fuga de aire en una balona, en un conducto o en el bloque de válvulas.
Compresor funcionando demasiado a menudo (o no funcionando): Si escuchas el compresor activarse con mucha frecuencia (más de lo normal), puede indicar una fuga en el sistema que lo obliga a trabajar en exceso. Si no se activa en absoluto, el compresor mismo o su relé pueden haber fallado.
Ruidos inusuales: Golpes, chirridos o crujidos al pasar por baches pueden indicar un desgaste en las balonas, en los soportes del amortiguador o en otros componentes relacionados. Un zumbido constante del compresor también es una señal de alerta.
Testigo de suspensión en el panel: La luz de advertencia de la suspensión neumática en el salpicadero es la señal más obvia de un problema detectado por la ECU. No la ignores.
Comportamiento de conducción degradado: El coche se siente menos estable, balancea más en curvas, o la marcha es más dura de lo habitual.

Mantenimiento preventivo:

Inspección visual regular: Revisa las balonas en busca de grietas, fisuras, signos de roce o pérdida de aire. Inspecciona los conductos y conexiones.
Escucha al compresor: Presta atención a ruidos extraños o a si funciona más de lo normal.
Limpieza: Mantén limpia la zona de las balonas para evitar la acumulación de suciedad que pueda dañar el material.
Reemplazo de componentes en pares (si aplica): Aunque a veces solo falla una balona, en sistemas interconectados puede ser recomendable cambiar las balonas del mismo eje en pares para asegurar un rendimiento simétrico y evitar el desgaste prematuro de la balona nueva.

Un fallo en el compresor, por ejemplo, puede ser un síntoma de una fuga no detectada en otro lugar del sistema que lo ha forzado a trabajar en exceso. Para saber más sobre la reparación y diagnóstico de compresores, te invitamos a leer nuestro artículo sobre reparacion de compresor.

Pasos básicos para revisar tu sistema en casa: Primeros diagnósticos

Aunque las reparaciones complejas de la suspensión neumática coche deben dejarse en manos de profesionales, hay una serie de pasos básicos que puedes realizar en casa para identificar posibles problemas antes de llevarlo al taller.

Herramientas necesarias:

Gato hidráulico y borriquetas (si vas a levantar el coche).
Linterna potente.
Pulverizador con agua jabonosa (para detectar fugas de aire).
Calzos para ruedas.
Manómetro para neumáticos (opcional, para verificar presiones).

Procedimiento de inspección:

Observación estática:

Estaciona el coche en una superficie plana y nivelada.
Apaga el motor y déjalo reposar unas horas (o toda la noche).
Al día siguiente, observa si alguna esquina del coche está visiblemente más baja que las otras. Una ligera diferencia es normal, pero una caída notable indica una fuga.

Inspección visual con linterna:

Con el coche a su altura normal, ilumina las balonas de aire en cada rueda. Busca grietas visibles en el caucho, signos de rozamiento contra otros componentes o cualquier deformación inusual.
Revisa también los conductos de aire que llegan a las balonas y al compresor en busca de dobleces, cortes o conexiones sueltas.

Detección de fugas con agua jabonosa:

Este método es muy efectivo para pequeñas fugas. Con el compresor activado y las balonas infladas a su altura de rodaje, pulveriza generosamente la mezcla de agua jabonosa sobre toda la superficie de la balona, las conexiones de los conductos y el bloque de válvulas.
Busca pequeñas burbujas que se formen, lo que indicaría una fuga de aire. Presta especial atención a las zonas de plegado de la balona y las uniones.

Escucha el compresor:

Con el coche encendido y en marcha, o simplemente el contacto puesto, escucha si el compresor se activa con más frecuencia de lo normal, o si hace ruidos inusuales (zumbidos fuertes, vibraciones, etc.). Un compresor que trabaja en exceso es señal de una fuga en algún lugar del sistema.

Verificación de altura (opcional):

Mide la distancia del centro del buje al borde del guardabarros en cada rueda y anótala.
Conduce el coche unos kilómetros y vuelve a medir. Las alturas deberían ser muy similares. Si hay una diferencia significativa, puede haber un problema.

Estos pasos te darán una idea inicial del estado de tu sistema. Si detectas alguna anomalía, es fundamental llevar el coche a un taller especializado. Para repuestos de calidad y kits específicos que te aseguren un reemplazo duradero, como nuestro kit de suspension bmw-x5/, siempre recomendamos optar por lo mejor.

Preguntas frecuentes (FAQ) sobre la suspensión neumática en tu coche

Como expertos, sabemos que la complejidad de la suspensión neumática genera muchas dudas. Aquí respondemos a las más frecuentes:

¿Puedo sustituir solo la balona o hay que cambiar todo el kit?

Depende. En muchos casos, sí, se puede sustituir solo la balona si es el único componente dañado. Sin embargo, nuestra recomendación profesional es evaluar el estado de los componentes relacionados. Si el amortiguador (si va integrado en la misma unidad) también muestra signos de desgaste o si el otro lado del eje tiene una balona de edad similar, considerar cambiar el conjunto completo del amortiguador neumático o al menos las balonas por pares en el mismo eje es una práctica recomendada.

Esto asegura un rendimiento simétrico, evita desequilibrios en la suspensión y previene un fallo prematuro de la pieza no sustituida debido al desgaste acumulado. Si solo se cambia una balona, la balona nueva podría verse sometida a un estrés mayor por tener que compensar a la antigua.

¿Se ahorra combustible con suspensión neumática?

Sí, en ciertos escenarios y con sistemas específicos, la suspensión neumática puede contribuir a un ligero ahorro de combustible. Esto se logra principalmente a través de su capacidad para:

Reducir la altura del vehículo a altas velocidades: Muchos sistemas neumáticos bajan automáticamente la carrocería en autopista, mejorando la aerodinámica y disminuyendo la resistencia al aire. Menor resistencia se traduce en un menor consumo de combustible.
Mantener una altura de conducción óptima: Al compensar automáticamente la carga, el vehículo mantiene siempre la altura ideal, evitando una inclinación excesiva (por ejemplo, con el maletero cargado) que podría afectar negativamente la aerodinámica y el consumo.

Aunque el ahorro no es drástico como el que se obtiene con la optimización del motor o el peso, es un factor contributivo que suma a la eficiencia general del vehículo.

¿Cada cuánto conviene revisar el compresor?

El compresor de la suspensión neumática no tiene un intervalo de revisión fijo como un cambio de aceite, pero su estado y funcionamiento deben inspeccionarse regularmente, al menos una vez al año o cada 20.000-30.000 kilómetros, durante las revisiones periódicas del vehículo. Los puntos clave a revisar son:

Tiempo de funcionamiento: Si el compresor se activa con mucha frecuencia o durante períodos inusualmente largos, podría indicar una fuga de aire en otro lugar del sistema que lo está forzando a trabajar en exceso, lo que acortará su vida útil.
Ruidos extraños: Un zumbido excesivo, chirridos o golpes pueden señalar problemas internos (desgaste de pistones, rodamientos).
Estado del filtro de aire: Algunos compresores tienen un pequeño filtro de entrada de aire. Si está obstruido, puede dificultar la succión y forzar el motor.
Humedad: Asegúrate de que el sistema deshumidificador del compresor funciona correctamente, ya que la humedad es un enemigo silencioso que puede causar corrosión y fallos.

Una revisión proactiva del compresor es clave para prolongar la vida de todo el sistema de suspensión neumática.
